キロニー産業株式会社の特殊専用機実績紹介

　「ならいのキロニー」と言わ れるほど、

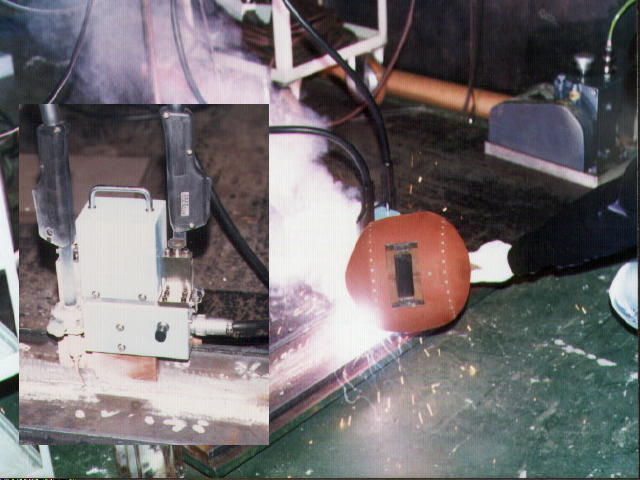

当社の高精度溶接線自動追跡・倣い装置「キロニーガイド・キロニーオートガイド」 は、

各種工場・生産現場にて多数御採用いただいております。

資料：株 式会社サクラダ殿　技報より
来島海峡第一大橋 補剛桁の工事報告
www.sakurada.co.jp/giho/pdf/011/04_kurushima.pdf

キロニー産業株式会社は、自動溶接装 置・自動溶接システムメーカ です。

古くから、さまざまな生産現場にて御使用頂く
専用自動機・自動溶接装置などの製作実績があります。

これらの開発実績から特許製品等が生み出されています。

ごく一部ですが、御紹介申し上げます。
生産現場にて活用可能なユニット・機器類のメカトロニクス標準製品は、
こちら製品案内を参照下さい。

• ユーザホームページリンク

株式会社しろみず殿 製造設備　→　ステンレス工場　に当社製作の「横向・縦向・下向・TIG自動溶接装置」
を記述頂いています。

• 自動溶接装置　実績フォトアルバム　（1986年以降製造事例掲載）

          �@　倣い応用特殊溶接装置実例集P1〜P13（PDFファイル）

          �A　特殊溶接装置実例集P14〜P21（PDFファイル）
　
          �B　特殊溶接装置実例集P22〜P33（PDFファイル）

          �C　特殊溶接装置実例集P34〜P46（PDFファイル）

　　　　　　

• TB-021　　ドラム管自動溶接装置


自動溶接装置構成：長尺ブームアクチェータ・ターニングロール・倣い装置・シーケ ンス制御装置

• TB-044　　両側隅肉自動溶接装置

自動溶接装置構成：専用台車・小型オシレータ−×２・シーケンス制御装置

• TB-051　　タングステン電極自動交換トーチ 　　　

自動溶接用特殊機器構成：専用特殊トーチ・制御装置

• TB-053　　特殊円周自動溶接装置 　　　　　　　　

自動溶接装置構成：直交アクチェータ・ターニングロール・倣い装置・シーケンス制 御装置

• TB-059　　上進ＴＩＧ自動溶接装置 　　　　　　　　

自動溶接装置構成：専用台車・専用パッド付きレール・制御装置・シーケンス制御装 置

　　　　　　　　　　　　　　専用冶具設置状態

• TB-074　　TＩＧボス付け自動溶接装置 　　　　　　　

自動溶接装置構成：専用ヘッド・ワイヤ送給装置・制御装置・シーケンス制御装置

• 専用特殊型走行台車式溶接装置 　　　　　　　　　　

　　　　　　

• TB-076　　倣い付き万能自動溶接装置


自動溶接装置構成：倣い装置・シーケ ンス制御装置・脱着式軸機構・走行台車・アルミレール

• TB -081　　タンク内外面TIG自動溶接装置


自動溶接装置構成：シーケ ンス制御装置・走行台車・フラットバーレール・自動追尾型バックシールド台車

• TB -096　　楕円ベローズ自動溶接装置

自動溶接装置構成：シーケ ンス制御装置・走行台車・楕円レール

• TB -098　　リング焼入れＴＩＧ自動溶接装置

自動溶接装置構成：倣い装置・オシレータ・ポジショナ・シーケ ンス制御装置・マニプレータ

• TB -099　　３連結自動溶接装置

自動溶接装置構成：倣い装置・連結台車・シーケ ンス制御装置

• TB -104　冷却フィン自動溶接装置

自動溶接装置構成：専用特殊台車・シーケ ンス制御装置

　　　　　　

• TB -106　特殊電源アッセンブル自動溶接装置

自動溶接装置構成：専用特殊ワーククランプ治具・シーケ ンス制御装置

• TB -112　汎用ＩＣメモリカード自動溶接装置（固定管自動ＴＩＧ溶接装置適用）


自動溶接装置構成：汎用ＩＣメモリカード式制御装置・専用溶接ロボット・専用円形 レール

• TB -113　アルミパイプ自動ＴＩＧ溶接装置


自動溶接装置構成：双頭式回転機構・シーケンス制御装置・交直流ＴＩＧ電源

• TB -115　門型４トーチ自動溶接装置


自動溶接装置構成：倣い装置・シーケンス制御装置・長尺スライド軸機構

• TB -121　特殊電磁式オシレートヘッド搭載ＴＩＧトーチ


自動溶接装置構成：電磁式オシレート制御装置・電磁式オシレートヘッド

• TB -122　倣い付き特殊自動溶接装置


自動溶接装置構成：倣い装置・シーケンス制御装置・専用走行台車・アルミレール・ ケーブルベア

• 自動溶接装置／自動専用機カタログ

　資料としては、当社にて１９８０年代にまとめられたもので、各々の自動溶接装置・自動専用機はそれ以前に製作されたものです。
　現在ともなれば、多関節・専用ロボットにて代用可能なものもありますが、
　当時としては、工夫・アイデァのかたまりです。

	（１）　大型シーム自動溶接装置 　小径から大径までのパイプ長手溶接用シームクランパーです。 　裏波溶接のためのバックシールドも工夫されています。 　適用ワーク　径400-2000mm/長400-3000mm/板厚3-16mm
	（２）　円筒タンク自動溶接装置 　円筒タンクの長手自動溶接装置です。 　ワーク挿入後、自動クランプ−自動溶接−ワーク自動排出を行います。 　仮付け無しの裏波溶接を可能としました。
	（３）　マイクロパイプ精密ＴＩＧ自 動溶接装 置 　細径パイプを仮付なしで精密溶接するための自動溶接装置です。 　水平／垂直据付可能で、各々の溶接姿勢が選択出来ます。
	（４）　タンク附属品自動溶接装置 　タンクの附属品を８点同時に自動溶接を行う専用自動溶接装置です。 　附属品の位置は、あらかじめ組み込まれたプログラムから選択。 　当時としては画期的な、光学式のプログラムカードを採用しました。 　倣い装置にて自動修正して、無人作業を可能としました。
	（５）　双頭式精密ＴＩＧ自動溶接装 置 　細径パイプを仮付なしで精密溶接するための自動溶接装置です。
	（６）　ウェルディングレース（旋盤 型自動溶 接装置） 　長尺大型の自動溶接旋盤です。 　何箇所か同時に溶接することが可能です。 　サイドレールを持ち、門型台車を搭載・走行させることが出来ます。 　以下、（７）オシレータならい装置付き門型自走型自動溶接装置参照。
	（７）　オシレータならい装置付き門型自走型自動溶接装置 　オシレータ−・倣い装置が装備され自走式自動溶接装置です。 　ウェルディングレースのサイドレール上を自走します。
	（８）　フランジ付ターニングロー ラー（自動 溶接装置用） 　フランジ付きパイプワークの自動溶接装置用回転機構です。 　胴体部に障害物があっても自由に回転させることが出来ます。

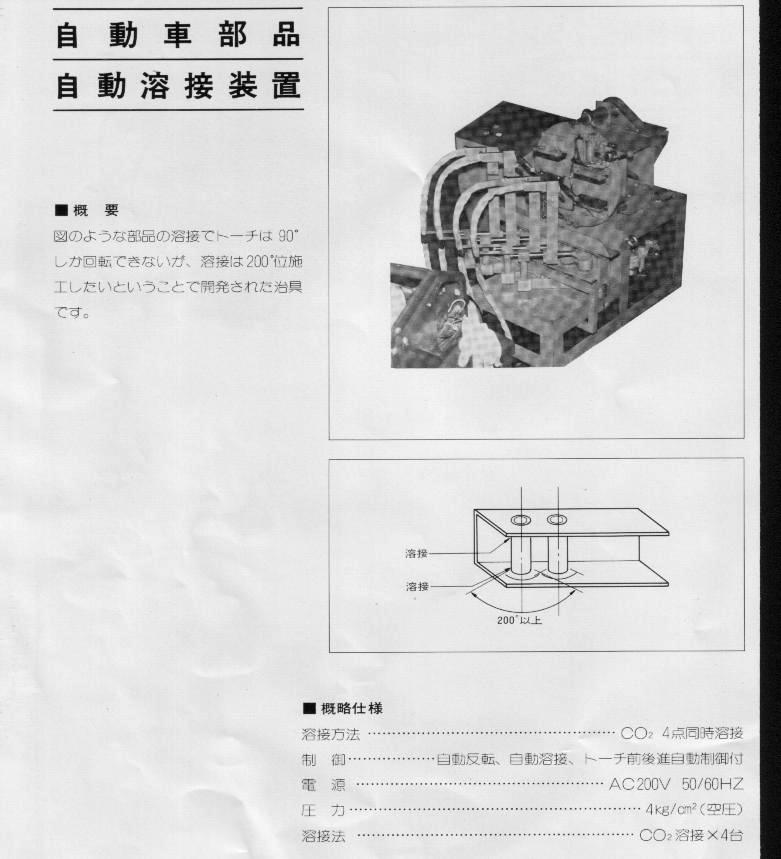

	（９）　自動車部品自動溶接装置 　特殊形状の自動車部品専用自動溶接装置です。
	（１０）　ならい装置付きフランジ自 動溶接装 置 　フランジ内外面を自動溶接する特殊自動溶接装置です。 　フランジに取付けたレールに着脱自在な台車機構です。 　台車には、オシレータ−・倣い装置が装備され、自動溶接が出来ます。
	（１１）　シリンダーエンド部分の自 動溶接装置 　シリンダーのエンド金具用自動溶接装置です。 　ワークの自動挿入・自動溶接から自動排出まで行います。
	（１２）　フィン連続繰返し自動溶接 装置 　連なるフィンを連続して自動的に繰り返し溶接する装置です。 　仮付けなしで、フィン付き胴板を自動溶接形成します。
	（１３）　部品自動ロー付装置 　 　小物部品の高周波加熱ロー付装置です。 　テーブル上にワークをセットすると、自動回転し高周波コイルに挿入されます。 　自動加熱され均一なロー付けが可能です。
	（１４）　円筒円周自動溶接装置 　円筒容器の円周自動溶接を行う装置です。 　両側の鏡板をクランプし、２箇所同時に仮付けなしで自動溶接できます。
	（１５）　円筒長手自動溶接装置 　円筒容器の長手自動溶接を行う装置です。 　シリンダーにてクランプをし、仮付けをせず自動溶接できます。
	（１６）　全姿勢自動溶接装置 　ワイヤリール・送給装置搭載型の全姿勢MIG溶接装置です。 　オシレータ・倣い装置を搭載しています。
	（１７）　ガゼットプレート自動溶接 装置 　パイプ先端部につけられたプレートの自動溶接装置です。 　トーチ接近・自動溶接・終了後トーチ引上げバックまで自動にて行います。
	（１８）　ＴＩＧ溶接作業台（万能 型・小物部品 用） 　スライドテーブルにワークを載せ、前後・左右・斜め自在に動かせます。 　速度設定も可能で、楽なＴＩＧ作業を実現します。
