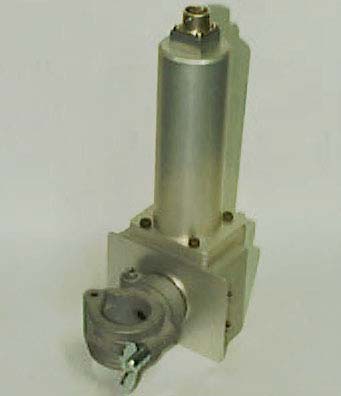

ＯＦ１５型 ＣＥ107型制御箱

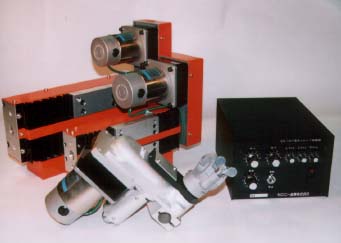

ＯＭ1型 磁気式オシレータヘッド ＴＩＧトーチ組込み例

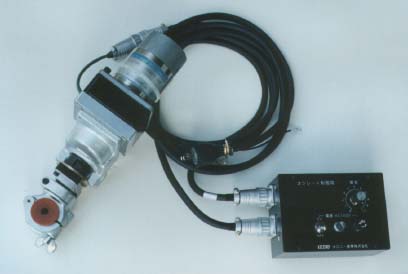

ＯＤ型 首振り式オシレータヘッド ＆ ＣＥ−Ｄ型制御箱
ＯＴ21型 平行式オシレータヘッド
| オシレート方式 |
首振り式 |
平行式 |
磁気式 |
高速型 |
| 型式 |
ＯＦ15 ＯＪ41 ＯＬ10 |
ＯＥ2-50 ＯＥ5-100 ＯＥ10-100 ＯＴ11-15 ＯＴ21-20 ＯＴ21-35 |
OM1S OM1W |
OD15-200 OD15-500 |
| 振りストローク |
振り中心より 100mmの箇所にて 2.5〜20mm |
型式の ハイフン後の 数字mm |
アーク長により |
振り中心より 100mmの箇所にて 2.5〜20mm |
| 振り回数 |
20〜120回／分 同設定でも各点停止時間により変動 ※ 振り回数優先方式のため、 能力的に限界の付近では 振り巾が短くなる。 |
型式の ハイフン後の数字 200回／分 または 500回／分 |
||
| 停止時間 |
左端・右端・中央各点 0.2〜2.0秒 |
なし |
||
| オプション |
振り回数／ストローク変更 各条件外部設定インターフェィス・外部操作箱 |
|||
