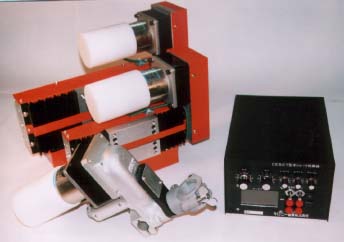

OFE15型 ＣＥ507型制御箱
OTE21型 平行式オシレータヘッド
（OTE21型 平行式オシレータヘッド使用例）

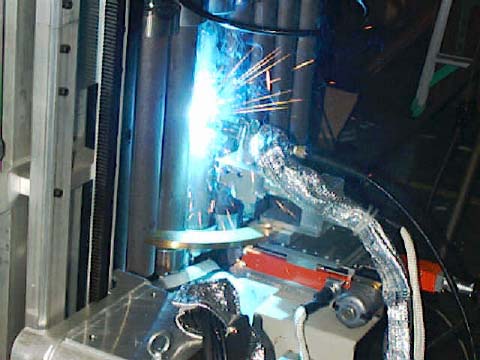

ボイラーパネル肉盛溶接装置
高速・高精度オシレートしながら高速下進溶接実施

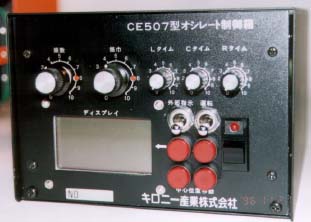

CE507型オシレート制御箱前面パネル
キロニー製品案内 Vol.5 HTML版オシレーター（ウィビング）ユニット
デジタルサーボ式位置 決めで、正確な振り巾を再現
液晶パネルに現在設 定を表示
| 型 式 |
OFE15 |
OEE2-50 OEE5-100 OEE10-100 |
OTE21-20 OTE21-35 |
| 振りストローク |
振り中心より 100mmの箇所にて 2.5〜20mm |
型式の ハイフン後の 数字mm |
型式の ハイフン後の 数字mm |
| 振り速度 |
各ヘッド仕様最高速度 1〜100％ 指示にて固定 ※ 振り巾設定が優先されるため、毎分あたりの振り回数は、 振り巾・振り速度・停止時間各設定の結果として規定される |
||
| 停止時間 |
左端・右端･中央各点 0.2〜2.0秒 |
||
| 外部接続 |
外部接続コネクタ接続により 内容は以下
１） 動作／停止指示
２） 振り巾・振り速度・左右中央停止時間指示（0-10V電圧によ
り）
３） 振り中心位置移動指示（0.1mmピッチ移動2方向）
|
||
| オプション |
２方向連動オシレートパターン |
||
